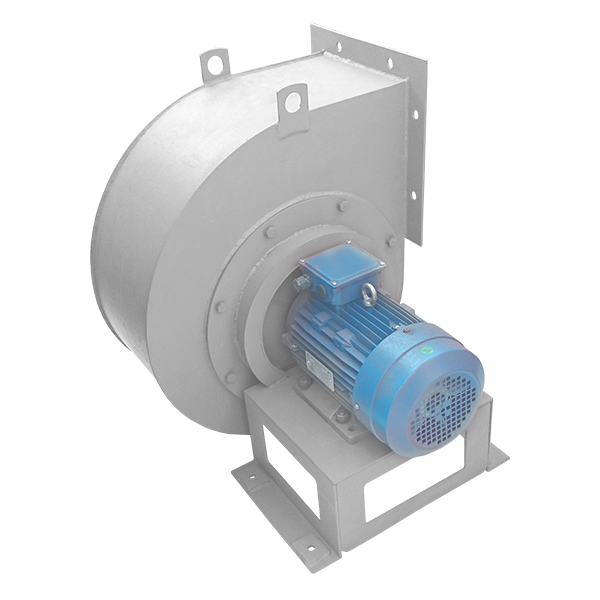

Вентилятор ВД-2,8-1500
Подробнее
Базовая комплектация
- Вентилятор в сборе
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Документация
Вентилятор ВД-2,8-1500. Декларация ТР ТС
Опросный лист на тягодутьевые машины
Центробежный дутьевой вентилятор одностороннего всасывания ВД-2,8-1500 предназначен для подачи воздуха в топки паровых и водогрейных котлоагрегатов малой мощности. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.
Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимый Вам вентилятор, предоставят технико-коммерческое предложение в кратчайшие сроки.
Основными узлами вентилятора ВД-2,8-1500 являются рабочее колесо, улитка, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Вентилятор изготавливается с непосредственной посадкой рабочего колеса на вал электродвигателя. Улитка вентилятора сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка вентиляторов производится на фундамент.
Производительность, полное давление, потребляемая мощность и КПД вентилятора определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления вентилятора осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо исполнительным механизмом.
Преимущества вентилятора ВД-2,8-1500 производства ПРОМКОТЛОСНАБ
- Вентилятор изготовлен в заводских условиях
- Произведена балансировка рабочего колеса
- Высокая ремонтопригодность
- Простота и надежность в эксплуатации
Наименование показателя | Значение |
---|---|
Диаметр рабочего колеса, м | 0,28 |
Параметры электродвигателя: | |
1. Частота вращения рабочего колеса (синхронная), max, об/мин | 1500 |
2. Типоразмер | АИР100S4 |
3. Установленная мощность, кВт | 3,0 |
Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя): | |
1. Потребляемая мощность, кВт | 0,4 |
2. Производительность на всасывании, м3/ч | 1300 |
3. Полное давление, даПа | 70,0 |
4. Температура перемещаемой среды на всасывании, °С | 20 |
5. КПД, max, % | 62,0 |
Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
Предельная температура перемещаемой среды на всасывании, °С | 70 |
Габариты поставочные с электродвигателем, LхВхH, мм | 500х525х580 795х810х580** |
Масса с электродвигателем (без электродвигателя), кг | 65 (35) 88 (58)** |
Угол разворота корпуса при поставке (монтаже) | 270° (0°¸270° через 90°) |
Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к вентилятору ВД-2,8-1500:
- Рабочее колесо вентилятора ВД-2,8-1500
- Направляющий аппарат вентилятора ВД-2,8-1500
- Улитка вентилятора ВД-2,8-1500
Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к вентилятору ВД-2,8-1500, предоставят технико-коммерческое предложение в кратчайшие сроки.
Компания «ПРОМКОТЛОСНАБ» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:
- демонтажные работы
- монтажные работы
- замену рабочего колеса и других элементов вентилятора ВД-2,8-1500
- монтаж и наладку КИПиА
- пусконаладочные работы
