Модульная котельная МКУ-В-15 (3,0х5) ШП

Водогрейная модульная котельная установка МКУ-В-15 (3,0х5) ШП установленной мощностью 15 МВт поставлена автомобильным транспортом. Назначение котельной — теплоснабжение п. Юрты Иркутской области.

Модульная котельная спроектирована на базе пяти водогрейных котлов КВм-3,0-115ШП мощностью 3 МВт каждый в комплекте с модернизированными механическими топками с цепным приводом ТШПм-3,0МЦ.

Комплектация котельной включает в себя восемь блок-модулей повышенной заводской готовности с котельным и котельно-вспомогательным оборудованием: пять котловых блок-модуля, в которых расположены сами котлы, два блок-модуля со всем необходимым вспомогательным оборудованием, один блок-модуль для бытового помещения. Также в состав котельной входит дымовая труба Ду1000 высотой 30 метров.

Заказчик: Строительная компания.

Год поставки: 2021

Год монтажа: 2022

Виды работ: проектирование, производство, поставка, монтаж, пусконаладочные работы.

Адрес объекта: Россия, Иркутская область.

Хронология строительства котельной

Октябрь 2021 г.

Выполнено проектирование следующих разделов рабочей документации:

АС Архитектурно-строительные решения
КМ Конструктивные решения. Металлические конструкции
КЖ Конструктивные решения. Железобетонные конструкции
ТМ Тепломеханические решения
ЭМ Система электроснабжения. Силовое электрооборудование
ЭО Система электроснабжения. Электроосвещение
СС Сети связи
АТМ Автоматизация тепломеханических процессов
ОВ Отопление и вентиляция
ВК Система водоснабжения и водоотведения. Внутренние сети
ПС Пожарная сигнализация

Изготовлено следующее оборудование:

1 Котлы водогрейные КВм-3,0-115 ШП – 5 шт.
2 Топки ТШПм-3,0 МЦ с мотор-редукторами и цепным приводом – 5 шт.
3 Вентиляторы ВДН-6,3-1500 – 5 шт.
4 Дымососы ДН-10-1500 – 5 шт.
5 Циклоны батарейные ЦБ-25 – 5 шт.
6 Воздухоподогреватели ВП-О-40 – 5 шт.
7 Дробилки ВДП-15 – 2 шт.
8 Транспортеры углеподачи - 2 шт.
9 Транспортер ШЗУ – 1 шт.

Ноябрь 2021 г.

Проведена сборка каркасов модулей, установка котлов и топок в котловые модули. Выполнено проектирование и изготовлена автоматика котельной, щит ВРУ.

Изготовлено следующее оборудование:
  1. Дымовая труба Ду1000, высотой 30 м;
  2. Бункер топлива объемом 4 м3;
  3. Бак запаса исходной воды объемом 50 м3.

Декабрь 2021 г.

Проведена сборка вспомогательных модулей котельной, упаковка и подготовка котельной к отгрузке, отгрузка котельной в адрес заказчика.

Январь-Февраль 2022 г.

Проведена подготовка фундаментов под котельную силами заказчика.

Март 2022 г.

Начат монтаж котельной. В связи с особым расположением котельной на территории заказчика работы по установке котельной начали производиться с монтажа дымовой трубы и системы дымоудаления, включающей в себя циклоны батарейные ЦБ-25 и дымососы ДН-10-1500, газоходы.

Осуществлен монтаж опор котельной на фундаменты и монтаж всех модулей котельной на опоры, монтаж ферм и прогонов котельной.

Апрель 2022 г.

Осуществлен монтаж следующего оборудования и элементов котельной:

  1. Монтаж дробилок ВДП-15
  2. Монтаж теплоизоляции газоходов котельной
  3. Монтаж транспортеров топливоподачи
  4. Монтаж транспортеров ШЗУ

Начаты монтаж теплоизоляции циклонов ЦБ-25, стеновых сэндвич панелей.

Май 2022 г.

Произведен монтаж следующих элементов котельной:

  1. Теплоизоляции циклонов ЦБ-25
  2. Трубопроводов в котельной
  3. Площадок под бак запаса исходной воды

Частично проведен монтаж стеновых сэндвич панелей. Начат монтаж автоматики и электропроводки.

Июнь 2022 г.

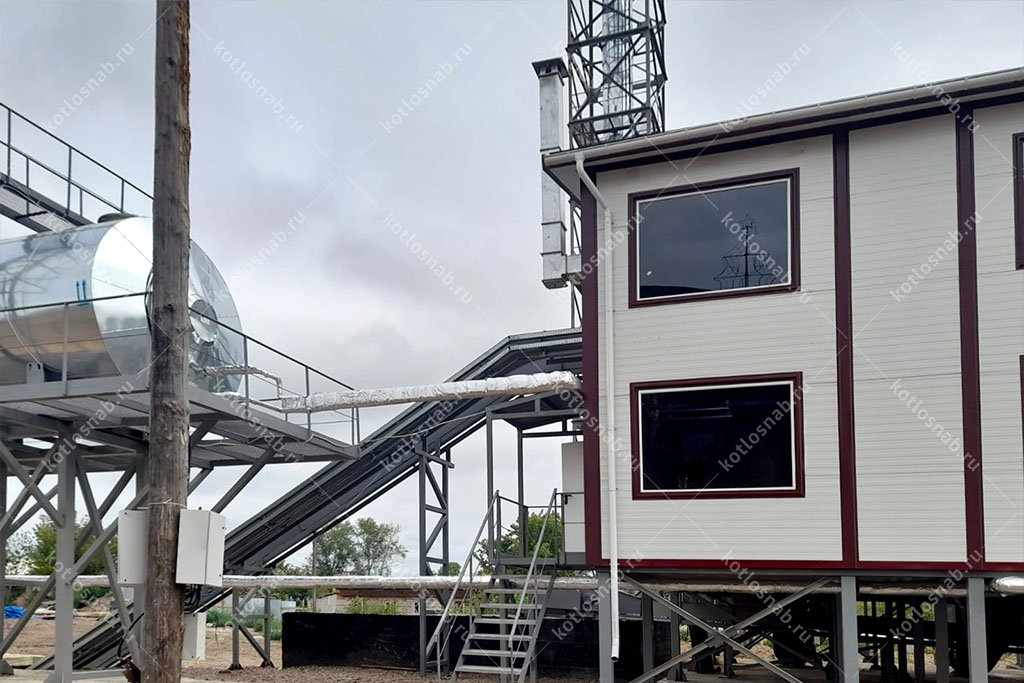

Произведен монтаж бака запаса исходной воды, цепей транспортеров топливоподачи и ШЗУ, монтаж кровли, конька и водостоков, монтаж отопления и водоснабжения, вентиляции.
