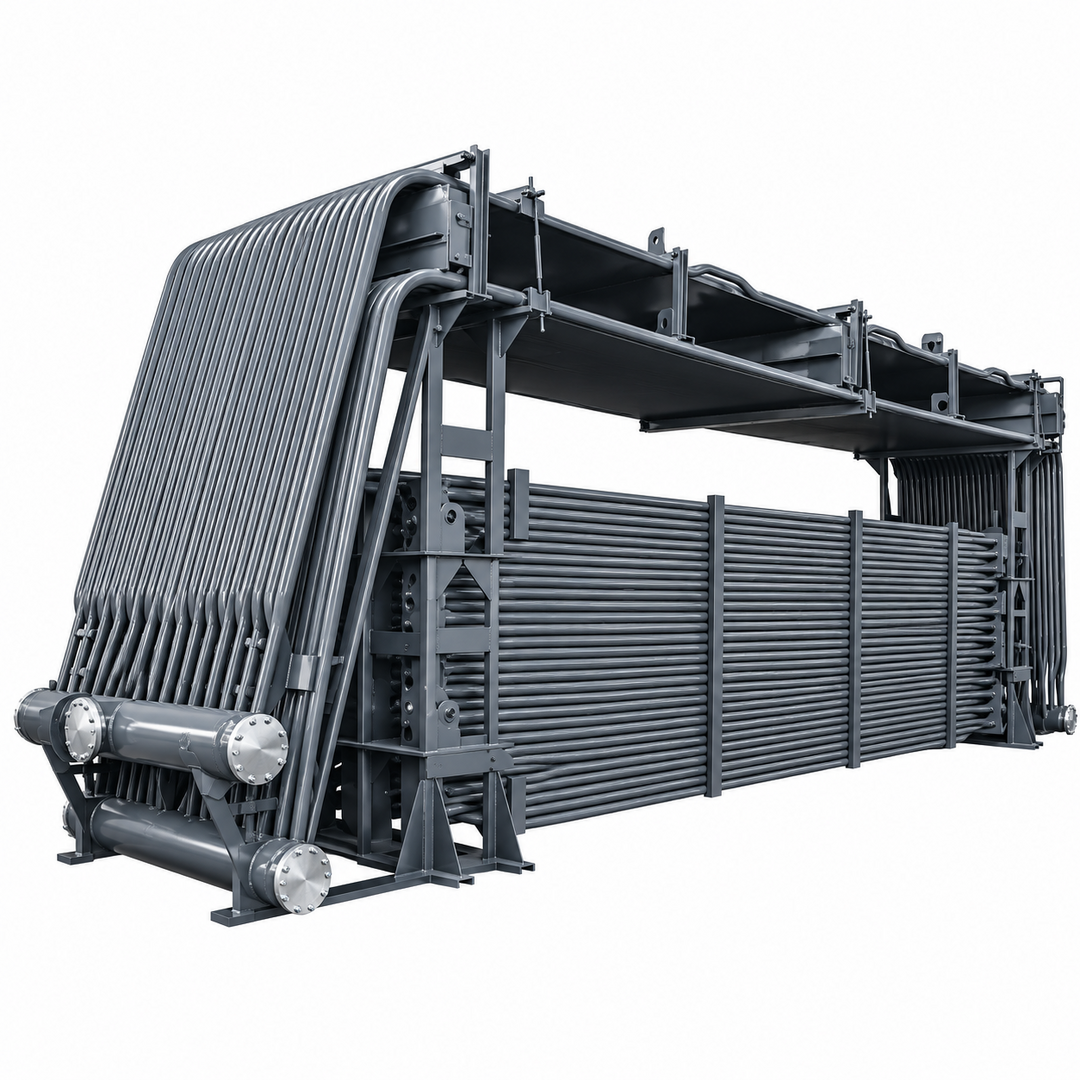

Котел водогрейный КВ-ГМ-116,3-150

для работы на газе и жидком топливе
Стоимость товара По запросу Узнать цену
Наличие на складе
Подробнее

Базовая комплектация

  • Котел блоками или котел россыпью  (изоляционные и обмуровочные материалы в комплект поставки не входят)
  • Вентилятор 30ЦС-85 – 3 шт.
  • Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Дополнительная комплектация

Дополнительная комплектация:

  • Горелка РГМГ-30 – 3 шт.
  • Вентилятор ВДН-20Х-1000
  • Дымосос ДН-22Х2-0,62ГМ

Документация

Водогрейный котел КВ-ГМ-116,3-150. Декларация ТР ТС.

Описание Технические характеристики Запасные части котла Монтаж/Демонтаж/Ремонт

Котел КВ-ГМ-116,3-150  – водогрейный газомазутный котел теплопроизводительностью 116,3 МВт для нагрева воды до 150°С, используемой в качестве теплоносителя в системах отопления, вентиляции, горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.

Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимую Вам комплектацию КВ-ГМ-116,3-150, предоставят технико-коммерческое предложение в кратчайшие сроки.

Котел КВ-ГМ-116,3-150 состоит из следующих элементов: топочного и конвективный блоков, газомазутных горелок. Топочная камера имеет горизонтальную компоновку, экранирована трубами диаметром 60х3 мм, входящими в коллекторы диаметром 219х10 мм. Конвективная поверхность нагрева, расположенная в вертикальном, полностью экранированном газоходе, состоит из U-образных ширм из труб диаметром 28х3 мм. Несущий каркас у котла КВ-ГМ-116,3-150 отсутствует. Топочный и конвективный блоки имеют опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективного блока и топочной камеры, неподвижны.

Котел КВ-ГМ-116,3-150 устанавливается в облегчённой натрубной обмуровке. Изоляционные и обмуровочные материалы в комплект поставки не входят. Котел КВ-ГМ-116,3-150 может поставляться блоками в сборе или россыпью.

Котел КВ-ГМ-116,3-150 поставляется в комплекте с отечественными двумя горелками РГМГ-20 или импортными горелками. Горелки устанавливаются на воздушном коробе котла, который крепится на фронтовом экране к вертикальным коллекторам.

На выходном коллекторе котла до запорной арматуры устанавливаются: манометр, прибор для измерения температуры и труба с запорным устройством для удаления воздуха при заполнении котла, предохранительные клапана. Котел КВ-ГМ-116,3-150 имеют дренажные и воздушные вентили с запорной арматурой, обеспечивающие возможность удаления воды и осадков из нижних участков всех элементов котла и удаления воздуха из верхних.

Котел КВ-ГМ-116,3-150 оснащен лестницами и площадками для удобства обслуживания.


Принцип работы водогрейного котла КВ-ГМ-116,3-150

При работе только на газомазутном топливе включение котла КВ-ГМ-116,3-150 по воде выполняется по противоточной схеме: вода подводится в конвективные поверхности нагрева, отводится из поверхностей нагрева топочного блока. При работе на мазуте котел КВ-ГМ-116,3-150 по воде должен включаться по прямоточной схеме: вода подводится в поверхности нагрева топочного блока, отводится из конвективных поверхностей нагрева.


Преимущества водогрейного котла КВ-ГМ-116,3-150 производства ПРОМКОТЛОСНАБ

  • Котел изготовлен в заводских условиях
  • Высокая ремонтопригодность
  • Простота и надежность в эксплуатации

Наименование показателя

Значение

Вид топливаприродный газ/ мазут
Теплопроизводительность, МВт (Гкал/ч)
116,3 (100)
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)
1,6
Температурный график воды, °С
70-150
Расчетный КПД, %
93,3/91,9

Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к водогрейному котлу КВ-ГМ-116,3-150:

  • Коллекторы котла КВ-ГМ-116,3-150
  • Экранные трубы котла КВ-ГМ-116,3-150
  • Конвективные трубы (трубный пучок) котла КВ-ГМ-116,3-150

Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к водогрейному котлу КВ-ГМ-116,3-150, предоставят технико-коммерческое предложение в кратчайшие сроки.

Компания «Промкотлоснаб» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:

  • демонтажные работы
  • монтажные работы
  • замену трубной системы и коллекторов котлов КВ-ГМ-116,3-150
  • обмуровочные работы
  • монтаж и наладку КИПиА
  • пусконаладочные работы

Подробнее о предоставляемых услугах
