Вентилятор ВДН-9-1000
Подробнее
Базовая комплектация
- Вентилятор в сборе
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Документация
Вентилятор ВДН-9-1000. Техническое описание.
Вентилятор ВДН-9-1000. Сертификат ТР ТС.

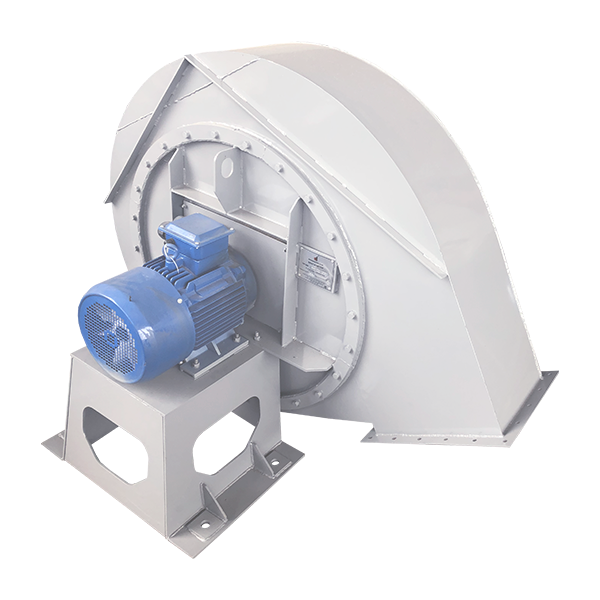

Центробежный дутьевой вентилятор одностороннего всасывания ВДН-9-1000 предназначен для подачи воздуха в топки паровых и водогрейных котлоагрегатов. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.
Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимый Вам вентилятор, предоставят технико-коммерческое предложение в кратчайшие сроки.
Основными узлами вентилятора ВДН-9-1000 являются рабочее колесо, улитка, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Вентилятор изготавливается с непосредственной посадкой рабочего колеса на вал электродвигателя. Улитка вентилятора сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка вентиляторов производится на фундамент. Улитка вентилятора поставляется заводом-изготовителем с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются. Привод вентилятора осуществляется от асинхронного электродвигателя.
Производительность, полное давление, потребляемая мощность и КПД вентилятора определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления вентилятора осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Преимущества вентилятора ВДН-9-1000 производства ПРОМКОТЛОСНАБ
- Вентилятор изготовлен в заводских условиях
- Произведена балансировка рабочего колеса
- Высокая ремонтопригодность
- Простота и надежность в эксплуатации
Наименование показателя | Значение |
---|---|
Диаметр рабочего колеса, м | 0,9 |
Частота вращения рабочего колеса (синхронная), max, об/мин | 1000 |
Типоразмер электродвигателя | АИР160S6 |
Установленная мощность электродвигателя, кВт | 11 |
Потребляемая мощность, кВт | 4,2 |
Производительность на всасывании, м3/ч | 9930 |
Полное давление, даПа | 125 |
Температура перемещаемой среды на всасывании, °С | 30 |
КПД, max, % | 83,0 |
Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
Предельная температура перемещаемой среды на всасывании, °С | 200 |
Габариты поставочные с электродвигателем, LхВхH, мм | 1205х1647х1368 |
Масса с электродвигателем (без электродвигателя), кг | 543 (420) |
Угол разворота корпуса при поставке (монтаже) | 255° (0°'270° через 15°) |
Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к вентилятору ВДН-9-1000:
- Рабочее колесо вентилятора ВДН-9-1000
- Направляющий аппарат вентилятора ВДН-9-1000
- Улитка вентилятора ВДН-9-1000
Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к вентилятору ВДН-9-1000, предоставят технико-коммерческое предложение в кратчайшие сроки.
